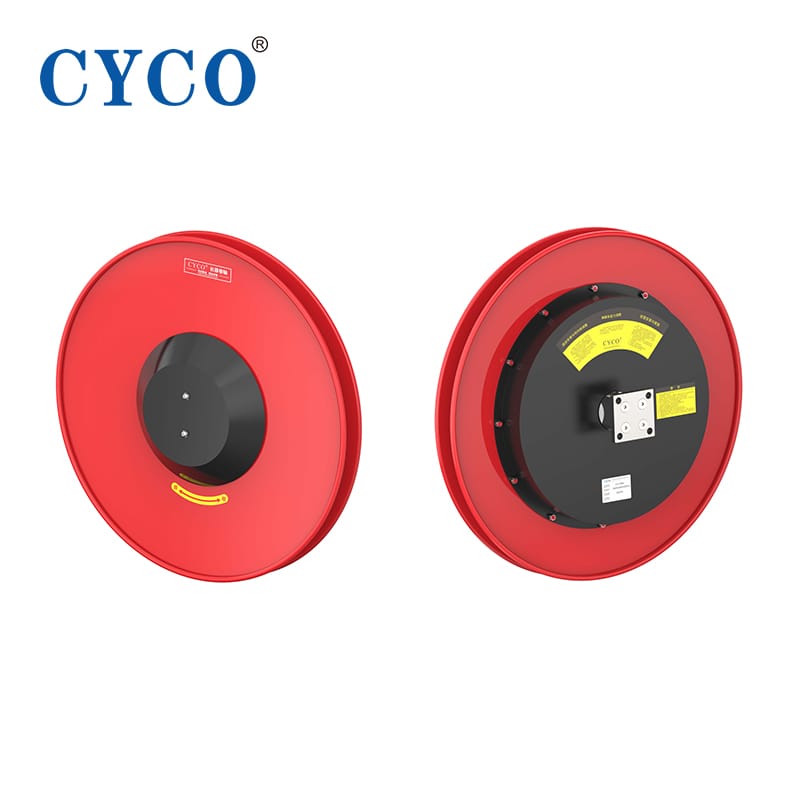

卷軸F584兩管法蘭安裝系列
F584 系列軟管卷盤是一款高性能卷盤，專為工業和商業應用中的高效軟管管理而設計。該卷盤結構堅固耐用，回縮系統平穩，軟管控制可靠，可確保操作簡便、長期可靠。是空氣、水和流體傳輸系統的理想選擇。
卷盤沖壓成型：整體輕巧，強度牢固。直徑從12”到39”均有模具盤彈簧盒及罩殼均采用模具件。密封性好,重量輕，強度高。
耐腐蝕抗油污：卷盤采用電泳加噴塑工藝，整體耐腐蝕，抗油污,使用壽命長。
彈簧驅動：驅動穩定的彈簧作為動力。
長壽命旋轉接頭：30萬次使用壽命
高品質并聯軟管：最高壓力可達350bar
| 型號 | 重量 | 最大壓力 | 軟管內徑 | 軟管出口 | 卷軸進口 | 軟管長度 | 有效長度 | 尺寸 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| kg | bar | mm | / | / | m | m | A | B | C | |
| CY-F584-17.5-2*6-X | 39 | 300 | 6 | M14*1.5 | G3/8 | 17.5 | 17 | 210 | 115 | 584 |
| CY-F584-15.5-2*8-X | 40 | 300 | 8 | M16*1.5 | G3/8 | 15.5 | 15 | 210 | 115 | 584 |
| CY-F584-13.5-2*10-X | 41 | 300 | 10 | M18*1.5 | G3/8 | 13.5 | 13 | 210 | 115 | 584 |
| CY-F584-11-2*12-X | 41 | 300 | 12 | M22*1.5 | G1/2 | 11 | 10.5 | 216 | 115 | 584 |
| X為R或L，軟管出水口螺紋為內螺紋松螺母加24度錐面O型圈密封，默認顏色為黑色 | ||||||||||
